集水.滲透式陰井

TK-滲透式陰井

34.5 * 34.5 * 50 cm

25型集水陰井

25 * 25 * 25 cm,25 * 25 * 28.5 cm

30型集水陰井

30 * 30 * 35 cm



35型集水陰井

35 * 35 * 30 cm

35h型集水陰井

35 * 35 * 45 cm

46型集水陰井

46 * 46 * 62.5 cm



TK-滲透陰井加高器
TK-滲透陰井井蓋(T-2型)
TK-滲透陰井井蓋(一般型)

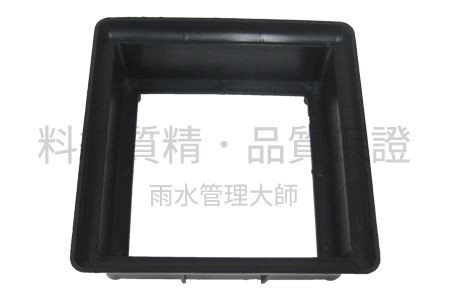

25型集水陰井加高器
25型集水陰井攔葉器
30型集水陰井加高器
35型集水陰井加高器
35型集水陰井攔葉器

滲透陰井·集水陰井

產品說明
景觀用預鑄陰井又稱為滲透陰井,集水陰井,排水陰井

建築基地保水設計技術(節錄)

目的:
為改善土壤生態環境、調節環境氣候、降低區域洪峰、減少洪水發生率,
提供建築基地涵養雨水及貯留滲透雨水的設計標準。
本規範以代表建築基地涵養水分及貯留滲透雨水能力的基地保水指標
λ為評估指標。 提供基地保水設計方法與施工標準。



概念:
滲透陰井
利用內部的透水涵管來容納土壤中飽和的雨水,待土壤中含水量降低時,再緩緩排除。「滲透陰井」是屬於垂直式的輔助入滲設施,不僅可以有較佳的貯集滲透的效果,同時,亦可做為「滲透排水管」之間聯接的節點,可容納排水過程中產生的污泥雜物,以方便定期清除來保持排水的通暢。



滲透陰井設計:
「滲透陰井」與「滲透排水管」的原理是類似的,都是利用內部的透水涵管來容納土壤中飽和的雨水,待土壤中含水量降低時,再緩緩排除。「滲透陰井」是屬於垂直式的輔助入滲設施,不僅可以有較佳的貯集滲透的效果,同時,亦可做為「滲透排水管」之間聯接的節點,可容納排水過程中產生的污泥雜物,以方便定期清除來保持排水的通暢(圖5)。過去的「滲透陰井」與「滲透排水管」常有阻塞現象,最新則兩者皆使用高密度聚乙稀透水網管,因為使用毛吸透水原理,不必使用碎石或不織布也不會造成阻塞(圖6)。
